ڈھیلا فائبر ڈرائر

I. تعارف

یہ لوز فائبر ڈرائر روایتی ڈرائر کا ایک بہتر ورژن ہے، جس میں اعلیٰ درجے کی آٹومیشن، آسان آپریشن، خشک کرنے والی زنجیر کے لیے ایک وسیع ایڈجسٹ اسپیڈ رینج، اور اعلی توانائی کی کارکردگی ہے۔

II اہم تکنیکی خصوصیات

1. گرم ہوا کی ری سائیکلنگ سسٹم اور توانائی بچانے والے ڈیمپرز کو اپناتا ہے، توانائی کی کارکردگی اور زیادہ یکساں خشک ہونے کو یقینی بناتا ہے۔

2. مین ڈرائیو چین فریکوئنسی کنورژن اسپیڈ ریگولیشن کا استعمال کرتا ہے تاکہ مختلف ڈھیلے فائبر خشک کرنے کے عمل کی ضروریات کو پورا کیا جا سکے۔

3. ہر خشک کرنے والے چیمبر میں ایک آزاد ایگزاسٹ پورٹ ہوتا ہے، جس سے کام کے مختلف حالات کے مطابق ایگزاسٹ والیوم کو ایڈجسٹ کیا جا سکتا ہے، توانائی کی بچت ہوتی ہے۔

4. خشک کرنے والے چیمبر میں ایک خودکار درجہ حرارت کنٹرول سسٹم ہے، جس کے نتیجے میں درجہ حرارت کم سے کم ہوتا ہے۔

5. ٹھنڈی ہوا داخل اور آؤٹ لیٹ میں داخل کی جاتی ہے، خشک ہونے کے بعد یکساں فائبر درجہ حرارت کو یقینی بناتی ہے۔

6. فلٹر اسکرین کو صاف کرنا آسان ہے۔

III مین کنفیگریشن

1. مین زوننگ: لوز فائبر ڈرائر کو دو حصوں میں تقسیم کیا گیا ہے: ایک خشک کرنے والا زون (3 کمپارٹمنٹ) اور ایک ٹرانسمیشن کمپارٹمنٹ۔

2. گردش کرنے والا پنکھا: خشک کرنے والے زون کے اوپری حصے میں 15 کلو واٹ کا گردش کرنے والا پنکھا نصب کیا جاتا ہے، جس سے چیمبر کے اندر ہوا کی گردش زیادہ موثر ہوتی ہے۔

3. ایئر فلو ڈسٹری بیوشن: گردش کرنے والا پنکھا ایئر فلو ڈسٹری بیوشن بفل سے لیس ہے، جو ہموار اور زیادہ یکساں ہوا کے بہاؤ کو یقینی بناتا ہے اور خشک ہونے کے معیار کی ضمانت دیتا ہے۔

4. ڈرائینگ چیمبر اسٹیل فریم: 2.5 ملی میٹر معیاری مربع نلیاں استعمال کرتے ہوئے بنایا گیا ہے۔

5. درجہ حرارت کنٹرول: بھاپ کو کنٹرول کرنے کے لئے ایک قابل اعتماد نیومیٹک ڈایافرام والو سے لیس، مؤثر طریقے سے خشک کرنے والے چیمبر کے اندر مستحکم درجہ حرارت کو برقرار رکھتا ہے.

6. نکاسی آب: بائی پاس Y- والو کے ساتھ ایک اعلی کارکردگی والے الٹی بالٹی قسم کے ڈرین کا استعمال کرتا ہے، جس سے ڈرین کے دوبارہ استعمال اور بھاپ کے تحفظ کو زیادہ موثر بنایا جا سکتا ہے۔

7. ٹرانسمیشن میش پلیٹ: سٹینلیس سٹیل میش سے بنا۔

8. حرارت کی کھپت کے پنکھ: 1 کمپارٹمنٹ کے دو سیٹ، ایلومینیم سرپل زخم ڈیزائن کا استعمال کرتے ہوئے؛

9. توانائی بچانے والے ڈیمپرز: بجلی کے ڈیمپرز (متناسب کنٹرول اوپننگ) سب سے اوپر نصب کیے جاتے ہیں، توانائی کی زیادہ کارکردگی کے لیے درجہ حرارت کے مطابق کھلنے اور بند ہونے کے سائز کو حقیقی وقت میں ایڈجسٹ کرتے ہیں۔

10. میش پینلز کے نیچے سے ملبہ ہٹانا: اوپری اور نچلے میش پینلز کے درمیان ایک نچلی پلیٹ نصب کی جاتی ہے تاکہ آسانی سے صفائی اور لنٹ اور فلف کو جمع کیا جا سکے۔

11. روزانہ کی دیکھ بھال اور صفائی کے لیے ہر ڈبہ حرکت پذیر اسکرینوں سے لیس ہے۔

12. ڈرائیو موٹر فریکوئنسی کنورٹر کنٹرول سے لیس ہے، ضرورت کے مطابق پہنچانے کی رفتار کو لچکدار ایڈجسٹ کرنے کی اجازت دیتی ہے۔

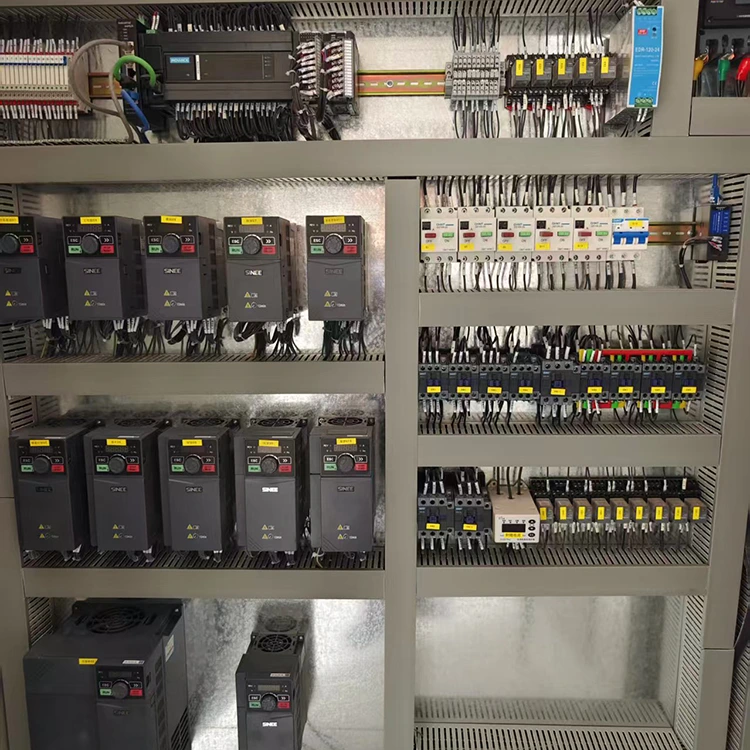

13. الیکٹریکل کنٹرول: بلٹ ان PLC کے ساتھ ٹچ اسکرین کنٹرول، سادہ آپریشن اور بدیہی ڈسپلے کی پیشکش؛

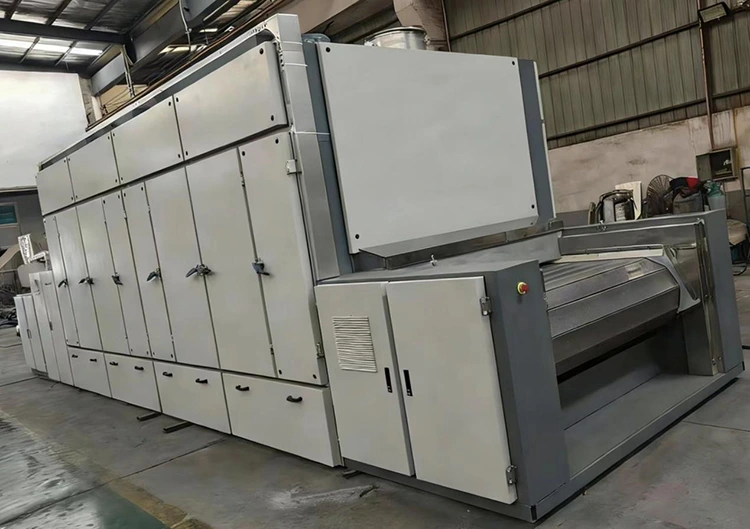

جسمانی تصویر

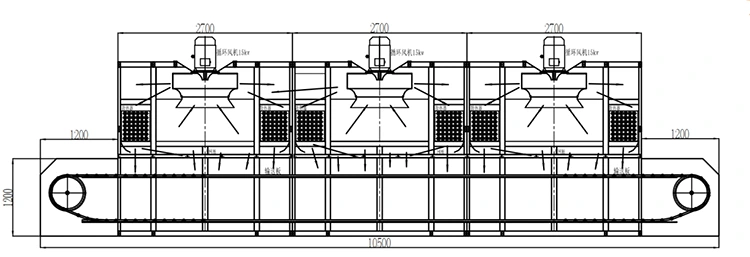

سائیڈ ڈائمینشن ڈرائنگ

فرنٹ ڈائمینشن ڈرائنگ
